低壓有源濾波裝置

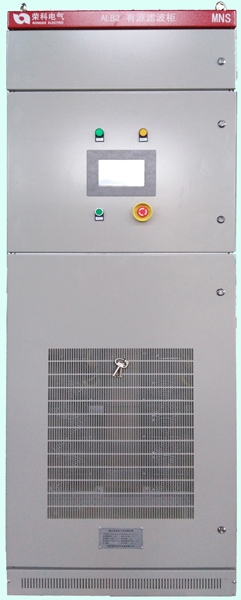

GTAPF有源濾波柜

1、GTAPF系列：

2 可同時濾除2－51次的諧波電流

2 IGBT高速開關（12.8kHz），可迅速濾除諧波

2 輸出電流響應時間小于10ms

2 自動限流于額定電流

2 可以同時濾波和補償基波無功

2 設計選型簡單，只需測量負載諧波電流大小

2 可以多機（不大于5臺）并聯運行，便于擴展容量

2 漢字液晶顯示界面，操作簡單

2 可實現遠程監控

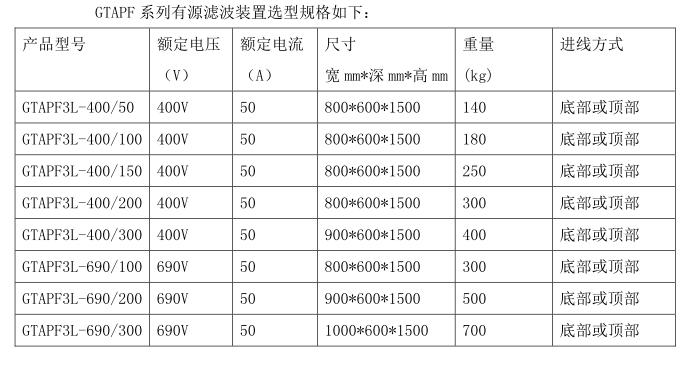

2 選型與安裝接線

 1）選型

針對特定負載，首先做參數設計或現場諧波測試，然后根據需要達到的補償效果，確定需要的諧波補償方式和補償容量。

采用GTAPF裝置時，可以實現局部負載補償、部分負載補償和總負載補償，以達到補償效果和投資的優化設計。本公司可以為用戶提供優化方案設計。

2） 安裝接線

選擇2臺GTAPF裝置并聯運行實現負載的補償。

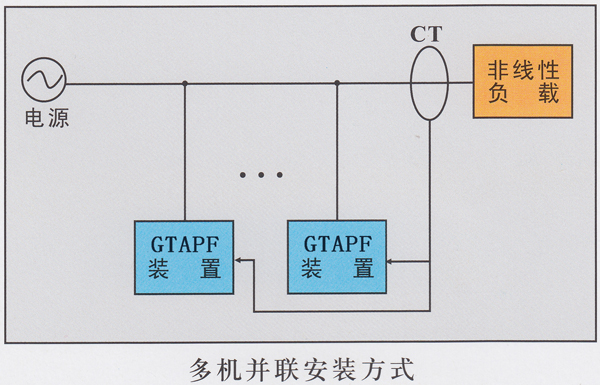

多機并聯安裝方式

3 電氣原理

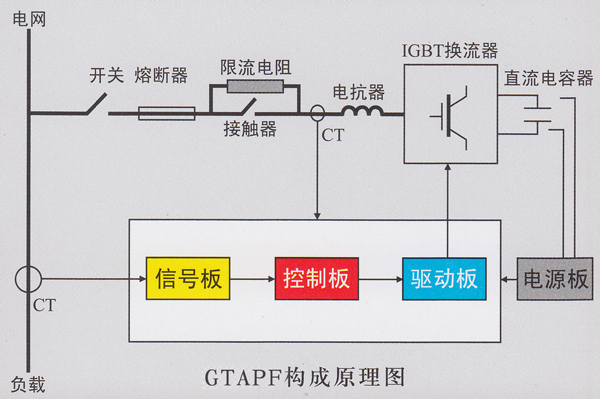

GTAPF構成原理圖

斷路器合閘后，裝置首先通過預充電電阻對DC母線的電容器充電，這個過程會持續8S，是防止上電后對DC母線電容器的瞬間沖擊。當母線電壓Vdc達到額定值后，預充電接觸器閉合。

直流電容作為儲能元件，通過IGBT逆變器和內部電抗器向外部輸出補償電流提供能量。同時，直流電容器通過電源PCB向內部的控制PCB和電子電路提供工作電源。

裝置通過外部CT采集電流信號送至控制PCB的諧波分離模塊，該模塊將基波成分分離，將諧波成分送至調節和檢測模塊。該模塊會將采集到的系統諧波成分和裝置發出的補償電流比較，得到差值作為實時補償信號輸出到驅動電路，觸發IGBT逆變器將補償諧波電流注入到電網中，實現濾除諧波的功能。
