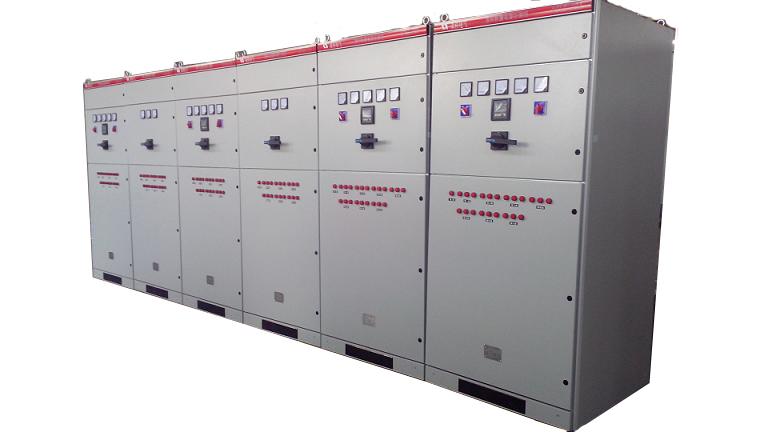

GTWB-D型低壓無功補償裝置

1

GTWB型低壓無功補償系列產品是用來對電網中的感性無功功率進行調節以提高供用電系統及負載的功率因數，減少功率損耗、穩定受電端及電網的電壓、改善供電質量的裝置，該系列裝置適用于交流50Hz，額定電壓低于660V的低壓配電系統中，可滿足不同行業、不同用戶的不同需求。

概述
 GTWB型低壓無功動態補償裝置采用大功率無觸點投切開關，根據電網電壓電流及無功功率情況，由控制器實時進行動態分析、過零判斷，實現快速、無沖擊地投入并聯電容器組，以補償電網無功功率，達到節能降損之目的。

適用范圍
GTWB系列無功動態補償裝置適用于交流50Hz、額定電壓在660V以下、負載功率變化較大、對電壓波動和功率因數有較高要求的電力、汽車、建材、石油、化工、冶金、鐵路、港口、煤礦、油田等行業。

工作原理及結構特點
GTWB型低壓無功動態補償莊主由控制器、晶閘管、并聯電容器、電抗器、過零觸發模塊、放電及保護器件等組成、裝置實時跟蹤測量負荷的電壓、電流、無功功率及功率因數，通過微機進行分析，計算出所缺無功功率并于預先設定的數值進行比較，自動選擇能達到最佳補償效果的補償容量并發出指令，由過零觸發模塊判斷雙向可控硅的導通時刻，完成快速、無沖擊的投入并聯電容器組。



基本參數與技術性能


工作環境
環境溫度：-25℃+40℃（戶外型）
-5℃+40℃（戶外型）
最大日平均溫度30℃
海拔高度：1000米
相對濕度：＜85%  (+25℃)
最大降雨：50mm/10min(戶外型)
安裝環境：周?chē)橘|(zhì)無爆炸易燃危險、無足以損壞絕緣及腐蝕金屬的氣體、無導電塵埃。
安裝地點無劇烈振動及顛簸，安裝傾斜度＜5%。


技術參數
額定電壓：220V 380V 50Hz
判斷依據：無功功率、電壓
響應時間：＜20ms
補償容量：90Kvar~900Kvar
允許誤差：0~ +10%

技術特征
采用大功率晶閘管電流過零投切技術，實現無涌流、無沖擊、無電弧重燃，電容切除后無需放電可再次投入，可頻繁投切；
快速跟蹤系統負荷無功變化，實時動態響應投切，系統響應時間≤２０ms；
在規定的動態響應時間內，多級補償一次到位，補償后功率因數＞0.95；
采用微機控制，智能化投切方式，實現無人值守，并具有微機通訊接口，實現遠方遙測、遙信、遙控（需選配）；
具備過流、過壓、欠壓、溫度超限等多種數字化保護功能。同時，裝置能在外部故障或停電時自動退出，送電后自動恢復；
補償方式有三相對稱負荷補償、三相不對稱負荷補償及共分結合補償。


型號

補償容量

最小級數

柜體最小尺寸（寬×深×高）

柜數

GTWB-D/135P

135Kvar

3

600×600(800、1000)×2200

1

GTWB-D/180P

180Kvar

2

600×600(800、1000)×2200

1

GTWB-D/225P

225Kvar

5

800×600(800、1000)×2200

1

GTWB-D/270P

270Kvar

3

800×600(800、1000)×2200

1

GTWB-D/315P

315Kvar

7

1000×800(1000)×2200

1

GTWB-D/360P

360Kvar

4

1000×800(1000)×2200

1

GTWB-D/405P

405Kvar

9

600×600(800、1000)×2200

1

800×600(800、1000)×2200

1

GTWB-D/450P

450Kvar

5

600×600(800、1000)×2200

1

800×600(800、1000)×2200

1

GTWB-D/495P

495Kvar

11

800×600(800、1000)×2200

1

800×600(800、1000)×2200

1

GTWB-D/540P

540Kvar

6

800×600(800、1000)×2200

1

800×600(800、1000)×2200

1

GTWB-D/585P

585Kvar

13

800×600(800、1000)×2200

1

1000×800(1000)×2200

1

GTWB-D/630P

630Kvar

7

800×600(800、1000)×2200

1

1000×800(1000)×2200

1

GTWB-D/675P

675Kvar

15

1000×800(1000)×2200

2

GTWB-D/720P

720Kvar

8

1000×800(1000)×2200

2

GTWB-D/765P

765Kvar

17

800×600(800、1000)×2200

3

GTWB-D/810P

810Kvar

9

800×600(800、1000)×2200

3

GTWB-D/855P

855Kvar

19

1000×800(1000)×2200

1

800×600(800、1000)×2200

2

GTWB-D/900P

900Kvar

10

1000×800(1000)×2200

1

800×600(800、1000)×2200

2

GTWB-D/945P

945Kvar

21

1000×800(1000)×2200

2

1

GTWB-D/990P

990Kvar

11

1000×800(1000)×2200

2

1

GTWB-D/1035P

1035Kvar

23

1000×800(1000)×2200

3

GTWB-D/1080P

1080Kvar

12

1000×800(1000)×2200

1


注：以上外形尺寸僅作參考，實際尺寸根據電抗率的大小及配套開關柜的外型尺寸來定。
若用戶有其他特殊要求，可另行設計。

訂貨須知
注明產品的型號與規格
注明產品訂購的數量
提供一次系統圖和平面布置圖
提供外形尺寸及柜體顏色
注明其它特殊要求
注明聯系方式
