概  述

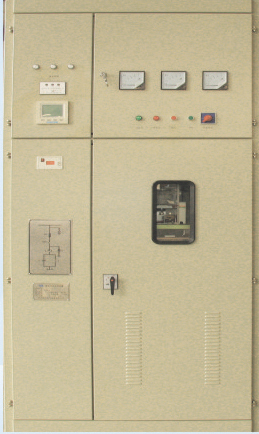

GTGC-D型高壓無功自動補償裝置根據電網電壓、無功功率和功率因數為判據，采用更具有人性化的模糊控制技術，自動進行分級、投入最佳補償容量的電容器組，實現無功功率的自動調節。達到節能降損、提高輸配電系統的輸送容量、運行效率和經濟效益的目的。

適用范圍
GTGC-D型高壓無功自動補償裝置適用于6Kv~10Kv變電站，可在I段或II段母線上任意配置1~4組電容器。適應變電站。

產品特點

占地面積小、減少土建投資成本

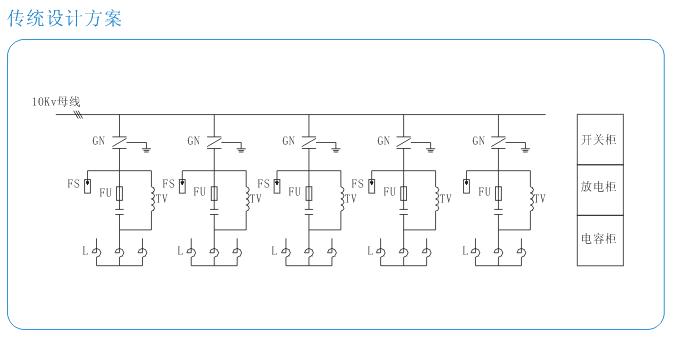

根據傳統設計方案：電容器的構造為單組3柜構成（即電容柜、電抗柜、放電柜），而本公司的GTGC型高壓無功自動補償裝置集電容柜、電抗柜、放電柜于一體展現成套設備的優點。從而使電容配電室的占地面積大大減少。減少了土建投資成本，使您的投資能夠發揮更大的效益。

總體投資成本降低

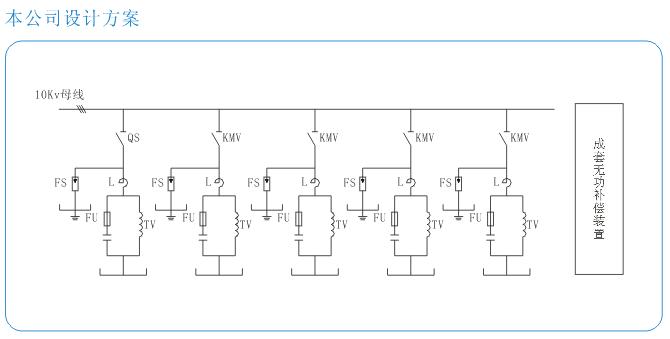

原來電容器是單組單柜控制即一組電容器需要一臺開關柜進行控制，GTGC型高壓無功自動補償裝置使用條件，就是在一段母線下即只須一臺開關機。從而在開關柜上為你節約了成本。使你的總體投資降低。

集成化程度高
GTGC型高壓無功自動補償裝置采用單臺柜結構形式，即電容器、電抗器、分?jǐn)嘌b置、放電裝置、控制裝置放于一柜，故集成程度高。

采用內部接線方式，簡化安裝程序
GTGC型高壓無功自動補償裝置是在出廠前將對內部的控制線、一次回路、控制母線預安裝，并做整機耐壓實驗，使現場的安裝簡化，節約了工程時間。

工作原理及結構特點

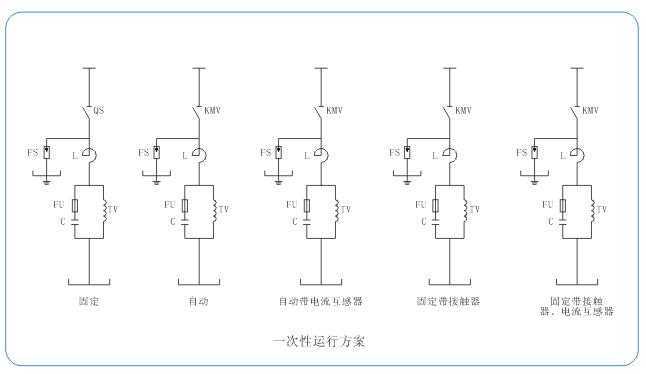

GTGC-D型高壓無功自動補償裝置由高壓真空開關、高壓電容器組、電抗器、避雷器、隔離開關和一些附屬設備組成。有高可靠性的控制器按照模糊控制策略進行電壓無功綜合控制。電容器組由高壓真空開關來投切。當控制器檢測到的無功電流值超過整定值時，控制器根據需投電容器組的級數，給出控制信號，自動投入高壓真空開關，將電容器組投入運行。當負載無功電流值低于整定值時，控制給出控制信號將高壓真空開關斷開，電容器組退出工作。

基本參數與技術性能

技術參數
額定電壓：6Kv10Kv
交流電壓取樣：100V(PT二次線電壓)
交流電流取樣：0~5A（若PT取10KV側二次A/C線電壓時，CT應取B相相電流）
電壓整定值：6~6.6Kv  10~11KV可調
電流互感器變化：200~5000A／5A可調
動作間隔時間：1~60分可調
動作需系統穩定時間：2~10分可調
功率因數整定：0.8~0.99可調
正常工作溫度：15~50℃。相對濕度＜85%。海拔2000米

技術特征
電壓優先原則--按電壓質量要求自動投切電容器，使母線電壓始終處于規定范圍；
無功自動補償--根據電壓優先原則，以無功大小自動投切電容器組，使系統始終處于不過壓、不過補、無功損耗最小狀態；
記錄檢測功能--可自動或隨時調出檢測數據、運行記錄、電壓合格率統計表等（需選配）；
智能控制功能--自動發出各動作控制指令前，首先探詢動作后可能出現的所有超限定值，減少動作次數；
異常報警閉鎖--當電容器控制回路繼保動作、拒動和控制器失電時發出聲光報警，顯示故障部位和閉鎖出口；
安全防護功能--手動退出任一電容器組的自投狀態，控制器自動閉鎖退出控制；
模糊控制技術--當系統處于電壓合格范圍的高端且在某特定環境時如何實施綜控原則是該系列產品設計的難點，（猶豫現場諸多因素，如配置環境、受電狀況、動作時間、用戶對動作次數的限制等）而由此引起的頻繁動作是用戶最為擔憂，應用模糊控制正是考慮了以上諸多因素使這一“盲區”得到合理解決。

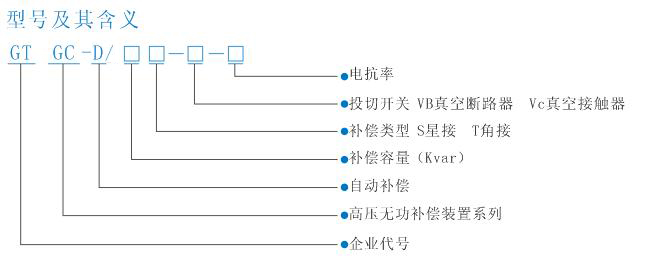

產品型號與規格

訂貨須知
注明電壓等級
注明產品的型號于規格
注明產品訂購的數量
提供一次系統圖和平面布置圖
提供諧波含量及相關資料
提供柜體顏色
注明其它特殊要求
注明聯系方式
